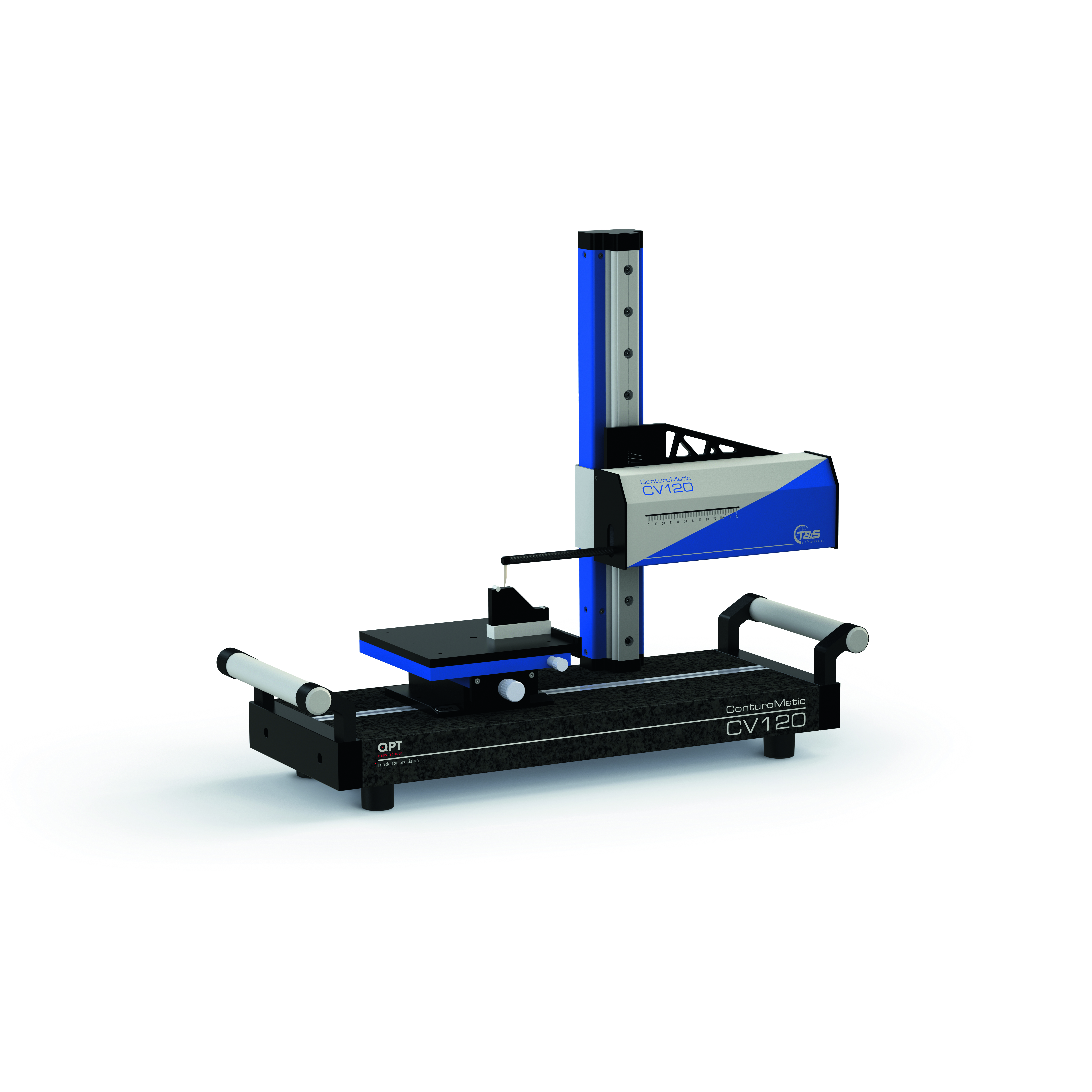

Konturograf CV-120

Osredotočenost na bistvene elemente

ConturoMatic CV120 je klasična naprava za merjenje konture, ki navdušuje uporabnike z inteligentnimi funkcijami in uporabno avtomatizacijo. Ponuja vse, kar mora imeti visokozmogljiv in zanesljiv sistem merjenja konture. Prvotno je bil razvit za spremljanje procesov industrijske proizvodnje,  vendar pa  naš CV120 dobro deluje tudi v merilnicah, zahvaljujoč robustni mehaniki in močni programski opremi. Merjence lahko samodejno izmerite v celotnem merilnem območju. Kalibracija merilnega sistema (merilna roka in tipalo) je popolnoma avtomatizirana. Visoka natančnost merjenja, podrobno vrednotenje, preproste operacije in izjemna cena omogočajo, da je ConturoMatic CV120 še posebej privlačen. Na voljo je s kamnito ali aluminijasto ploščo (za mobilno uporabo).

  • Zunanji nadzor preko standardnega vmesnika USB
  • Merilno območje CV120: 30 x 120 mm
  • Razpon pozicioniranja Z-kolone: 380 mm
  • Programska funkcija s funkcijo umikanja merilne roke
  • Samodejno merjenje s programiranjem
  • Premikanje vseh osi se lahko avtomatizira
  • Preprosta menjava merilnih rok
  • Kalibracijski etalon za dinamično kalibriranje X / Z
  • Na voljo kot mobilni sistem z navpično X-osjo za konturno testiranje velikih obdelovancev na proizvodnem stroju (npr. Tirnica velikih obročev)
  • Programska osnova ConturoMatic: W10 / 64Bit, opcijsko W7 / 64Bit

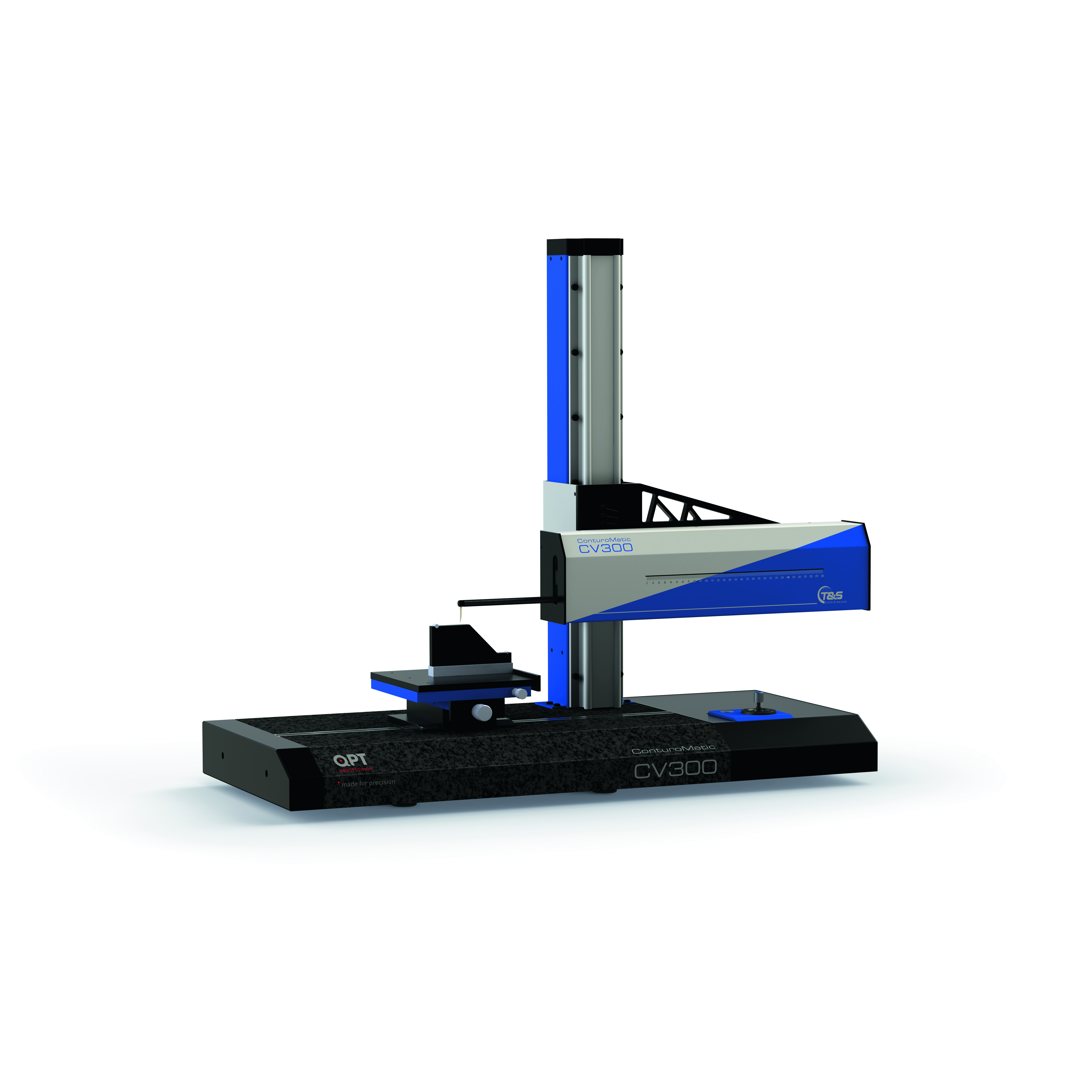

Konturograf CV-300

Naš velik konturograf je za merjenje v merilnicah in spremljanje proizvodnje

ConturoMatic CV300 je logična razširitev principa na katerem temelji naš CV120. ConturoMatic CV300 ponuja zahvaljujoč merilnemu območju 100 x 300 mm možnost preverjanja kontur velikih in težkih obdelovancev. ConturoMatic CV sistemi so klasične naprave za merjenje konture, ki izstopajo zaradi svojih inteligentnih lastnosti in uporabne avtomatizacije. Nudijo vse, kar mora imeti visokozmogljiv in zanesljiv sistem merjenja konture.

  • Zunanji nadzor preko standardnega vmesnika USB
  • Merilno območje CV-300: 100 x 300 mm
  • Razpon pozicioniranja Z-kolone: 400 mm (po izbiri 600 mm)
  • Programska funkcija s funkcijo umikanja merilne roke
  • Merjenje izredno velikih in težkih predmetov
  • Samodejno merjenje s programiranjem
  • Premikanje vseh osi se lahko avtomatizira
  • Preprosta menjava merilnih rok
  • Kalibracijski etalon za dinamično kalibriranje X / Z
  • Na voljo kot mobilni sistem z navpično X-osjo za konturno testiranje velikih obdelovancev na proizvodnem stroju (npr. Tirnica velikih obročev)
  • Programska osnova ConturoMatic: W10 / 64Bit, opcijsko W7 / 64Bit

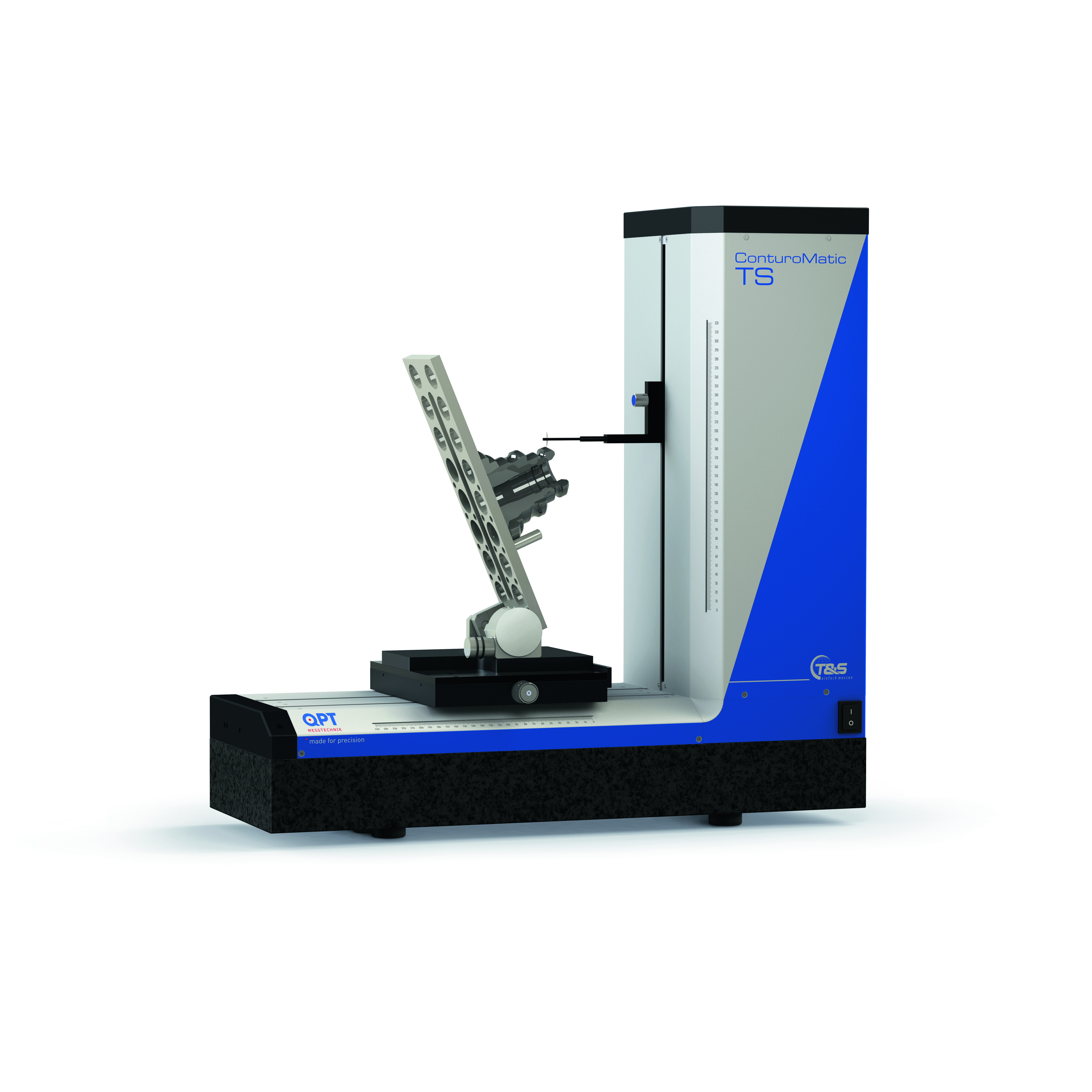

Konturograf TS

Merjenje kontur - nad klasičnimi metodami

Geometrijsko edinstven, vodoravni položaj merilne roke omogoča merjenje kontur in lukenj premera manj kot 2 mm in več kot 300 mm. Z integriranim varnostnim omejevanjem gibanja osi Z je minimizirana možnost zloma tipala (konice).Možnost preskušanja hrapavosti, ki jo omogoča vgrajena nastavitev merilne sile, se lahko uporablja v kombinaciji z merjenjem konture. Ponovno merjenje je zato v mnogih primerih nepotrebno. Rezultate kontur in hrapavosti lahko praktično določimo z eno meritvijo. Druge naloge, ki se lahko izvajajo s ConturoMatic TS, vključujejo merjenje lukenj, razdalje od notranjih in zunanjih kontur, navoji, koti zožitve, vzporednosti, oblikovne napake, merjenje neprekinjenih površin, ne da bi izgubili absolutno referenco, itd.

  • Robustna mehanska osnova
  • Veliko merilno območje 250 x 320 mm (TS), 280 x 350 mm (TS-X)
  • Vodila narejena iz granita. Osnova za najvišjo natančnost vodenja
  • Vgrajena, motorizirana tabela spremenljivke Y za samodejno iskanje po Zenitu (opcijsko)
  • Motorno krmiljene merilne osi
  • Stalna, dinamična regulacija hitrosti.
  • Brezkontaktni, inkrementalni merilni sistemi. Naši merilniki se obnašajo kot jeklo, gledano iz termične perspektive. Zaradi tega je temperaturna kompenzacija ali klimatizacija merjencev pogosto nepotrebna
  • Vgrajena krmilna elektronika
  • Pridobivanje in nadzor podatkov prek standardnih vmesnikov, ki zagotavljajo varnost v prihodnosti in neodvisnost od spreminjanja računalniške strojne opreme
  • Vodoravni položaj merilne roke, ki je vedno nedvoumen. To omogoča enostavno, brez tveganja in avtomatsko testiranje merjencev
  • Meja napake: ± (0,9 + L / 100) μm [L = merilno območje v mm] (ConturoMatic TS)
  • Meja napake: ± (0,85 + L / 100) μm [L = merilno območje v mm] (ConturoMatic TS)
  • Programska osnova ConturoMatic: W10 / 64Bit, opcijsko W7 / 64Bit

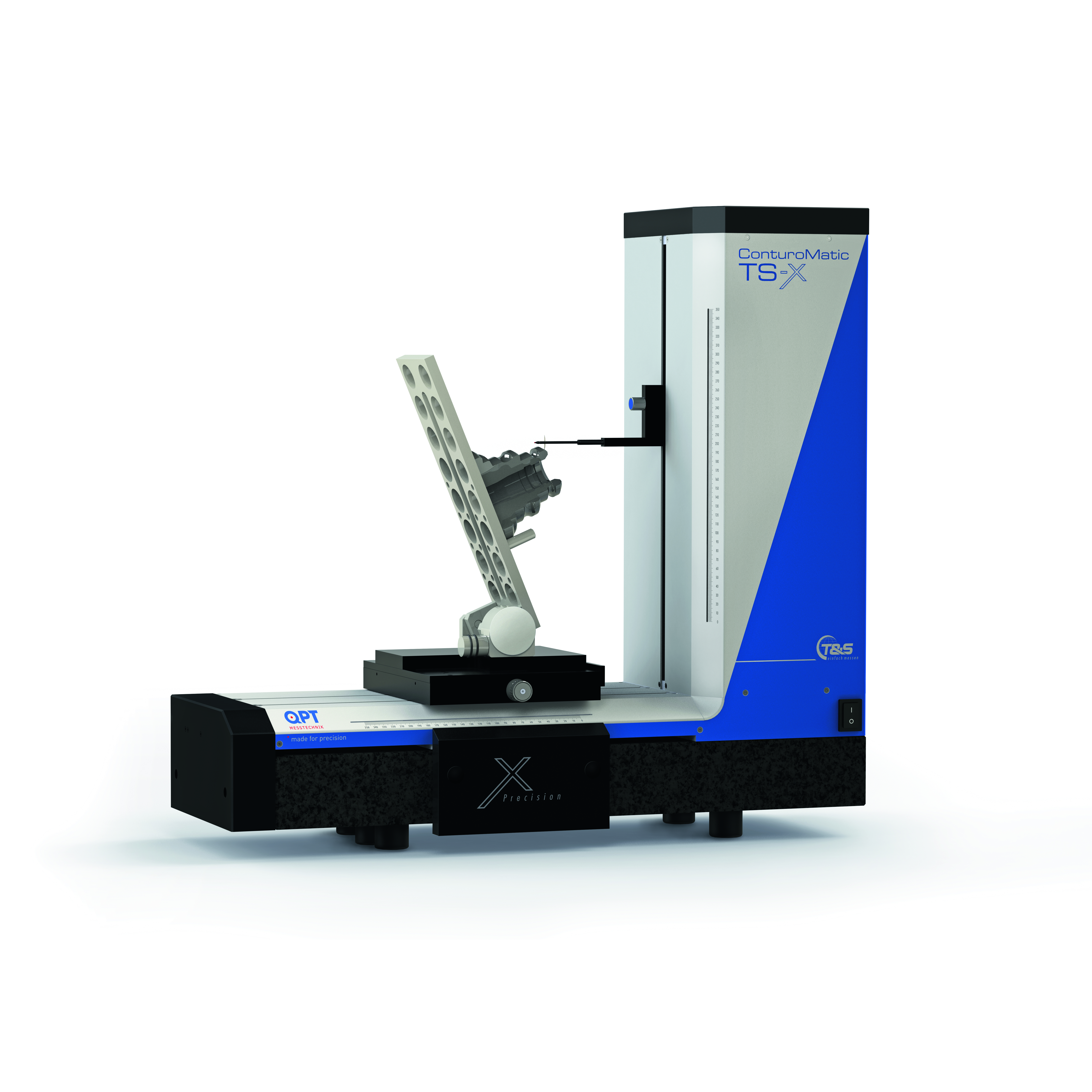

Konturograf TS-X

Merilna tehnologija za najvišje zahteve

Ustvarjanje merilnikov konture in hrapavosti na najvišji ravni je stalna motivacija za nadaljnji razvoj naših sistemov. Pod geslom: "Boljše" je sovražnik dobrega", smo izboljšali elemente ConturoMatic TS, ki so bistveni za natančnost sistema.Odlično natančno prilagajanje vodil, aerostatični zračno ležaji, hitri prenos podatkov, nadzor hitrosti osi, optimiziran nosilec merilne roke, ponovno razvita pogonska enota ter merilni sistem najvišje kakovosti so rezultati celovitega procesa nadaljnjega razvoja.ConturoMatic TS-X - naš najmočnejši merilni sistem.
